概述
Φ10mm 无刷空心杯电机（MC）
产品型号：MC1028
直径（mm）：10
长度（mm）：28
额定电压（V）：12
额定转速（rpm）：26500
堵转转矩（mNm）：8.8
堵转电流（A) ：2.8
转矩常数（mNm/A）：3.3
速度常数（rpm/V) ：2857
输出轴直径（mm）：0.8
电机参数
| 电机数据（额定值） | |
|---|---|
| 额定电压（V） | 12 |
| 空载转速（rpm) | 33000 |
| 空载电流（A) | 110 |
| 额定转速 (rpm) | 26500 |
| 额定转矩(mNm) | 1.5 |
| 额定电流(A) | 0.6 |
| 堵转转矩(mNm) | 8.8 |
| 堵转电流(A) | 2.8 |
| 最大效率(%) | 61 |
| 电机常数（额定值） | |
|---|---|
| 相间电阻（Ω） | 4.25 |
| 相间电感（mH） | 0.083 |
| 转矩常数（mNm/A） | 3.3 |
| 速度常数（rpm/V） | 2857 |
| 转速/转矩斜度（rpm/mNm） | 3715 |
| 机械时间常数（ms） | 3.13 |
| 转子惯量（gcm2） | 0.09 |
| 热参数 | |
|---|---|
| 机壳-环境热阻（K/W） | 42.6 |
| 绕组-机壳热阻（K/W） | 7.2 |
| 绕组热时间常数（s） | 4.2 |
| 电机热时间常数（s） | 156 |
| 环境温度（℃） | -20~+100 |
| 最高绕组温度（℃） | +125 |
| 机械参数（滚珠轴承） | |
|---|---|
| 最大允许转速（rpm） | 40 000 |
| 最大轴向间隙（mm） | < 0.15 N 0 |
| > 0.15 N 0.06（max） | |
| 径向间隙 | preloaded |
| 最大轴向动态载荷(N) | 2 |
| 最大允许安静态装力（N） | 10 |
| 最大径向载荷，距离法兰处2mm处(N) | 5 |
| 端子型号 | |
|---|---|
| Molex 52745-1297 |
*注：以上具体参数可根据客户要求定制。

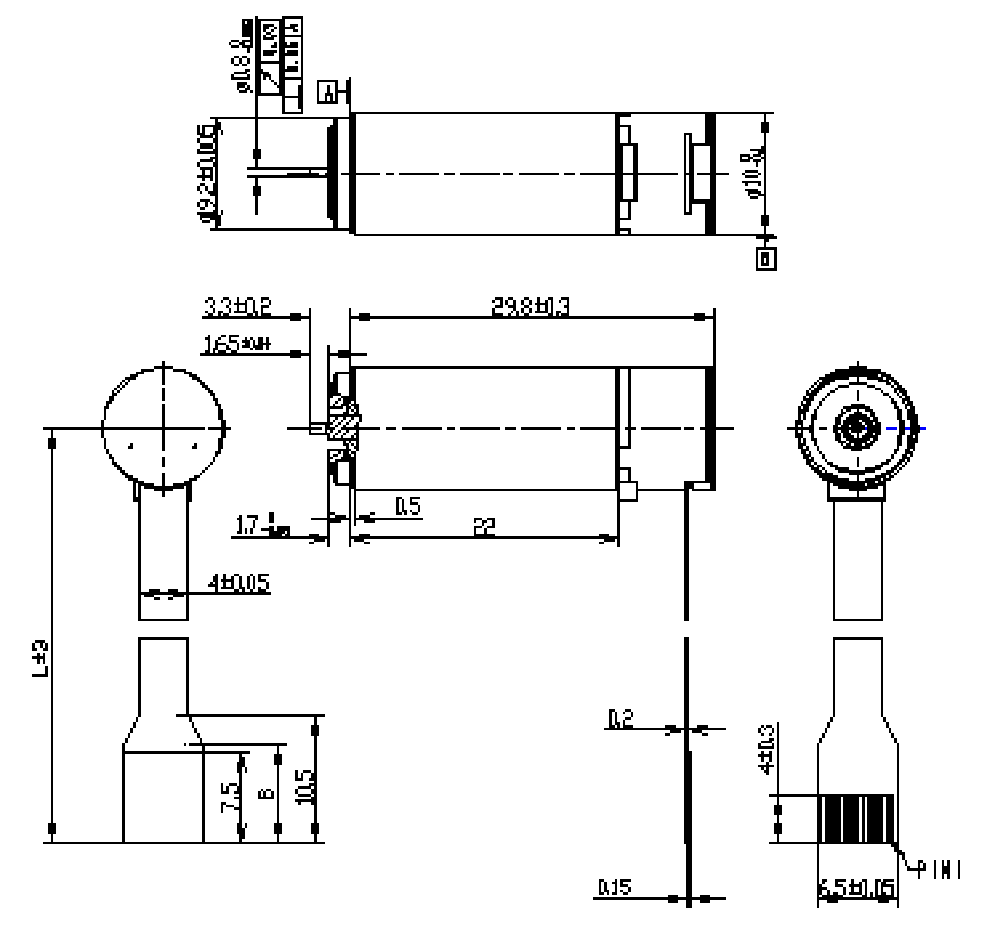

设计图纸
查看详情
资料下载
Φ10mm 无刷空心杯电机（MC）规格书
